使用 Geomagic Design X 轻松实现叶轮制作逆向工程

 使用Geomagic Design X扫描至CAD的软件后，公司的逆向工程耗时缩短了50%，成本降为原来的65%，制造成本降低了48%，而零配件生产速度提高了40%。

 小型企业3D Rev Eng的老板Matthew Percival与Dependable Industries公司签订了合同，后者是加拿大温哥华的一家原型与模具生产商。3D Rev Eng公司协助该厂对于混流式转轮发电机进行逆向工程，Geomagic Design X经受住了一系列的考验。

 Percival用来对工件进行3D扫描的时间极其有限，仅有一天。由于没有图纸可以参考，因此他必须快速又精确地完成工作。作为逆向工程的对象，该转轮正处于最后的维修周期中，并且需要在一年的时间内有可替换的铸件。使用手持扫描仪，大约需要四个小时的时间来获取所需的扫描数据。

 液压通道的凹槽又深又窄，因此会限制扫描仪的活动范围，导致数据采集根本无法完成。工件扫描完成85%之后，Percival知道他所采集的数据已经足够了，可以使用3D Systems公司的逆向工程软件来制作完整的CAD模型了。

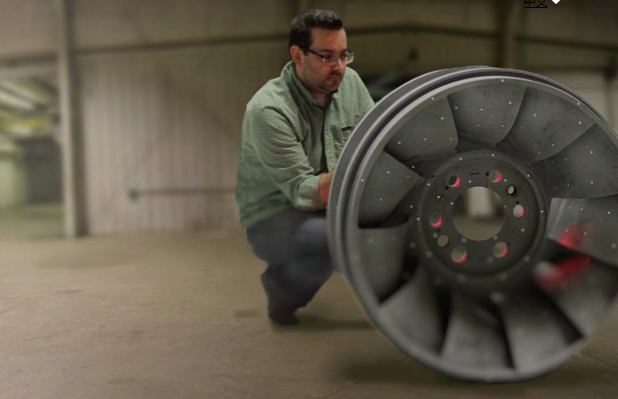

Percival正在扫描混流式转轮铸件

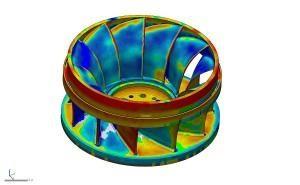

使用3D Systems公司的软件制作CAD模型。

 “对我来说，Design X显然是最好的软件之选。它可以直接使用扫描数据生成实体模型，这简直太难得了。”

——Matthew Percival，3D Rev Eng公司

由于Design X可以让Percival按照其设计意图重新设计，所以工件不处于中心轴上的这个问题很容易就修复了。Percival现在能够通过提取工件轮廓、生成草图，并按照设计意图对旋转轴进行调整来对工件建模。最后，他将模型合并，并从扫描数据中提取了半径数据，然后将其应用到了每个叶片上。当他在Design X中完成了建模之后，他便使用该软件的LiveTransfer技术将整个基于特征的实体模型发送至Solidworks，然后保存为本机sldprt文件，最后交给客户。

通过减少水电站停机时间节省的费用

每天$ 20000

使用传统方式对转轮进行逆向工程的平均成本与耗时

$ 3800，4天

3D Rev Eng的成本

$ 2500，2天

利用传统逆向工程数据手动生产铸造模具的成本

$ 35000，5周

利用Geomagic Design X中生成的CAD数据进行数控加工铸造模具的成本

$22000，3周

完成利用CNC模具制作的铸件的加工与调零所节省下来的费用

$ 3500

通过高精度液压通道与调零所节省的费用以及因此提高的发电效率

无限

总论

 混流式转轮项目的成功为Percival和3D Rev Eng公司带来了更多的其他叶轮项目。这些项目包括水产养殖叶轮、采矿叶轮叶片以及世界最大的佩尔顿水轮机。得益于Geomagic Design X，Percival得以在数小时内快速利用复杂的形状与表面完成模型的制作，而若采取其他方式则可能耗时数周。
