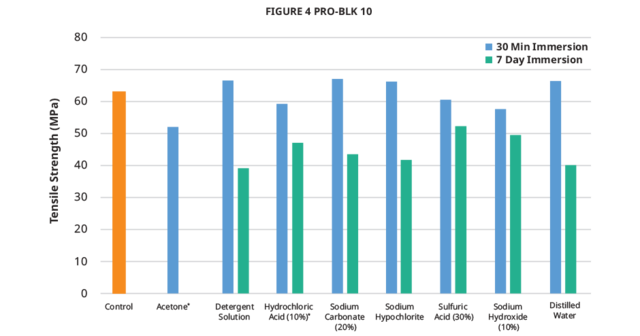

多功能的刚性耐热材料结合了速度、强度、优异机械性特性的优势，可实现塑料部件的无工具直接生产Figure 4® PRO-BLK 10 通过直接数字化生产塑料部件，履行了增材制造的承诺。实现从 CAD 设计图到部件的无模具当天制造。此材料可实现快速打印速度，并简化了包括单一固化周期和单一溶剂清洗的后处理过程，可实现卓越的吞吐量。它是一种高精度的树脂制造部件，表面光洁度好，侧壁质量好，具有优异的机械特性和长期的环境稳定性，将 3D 生产的品质保证提升至全新的水平。应用 免工具制作，当天生产 小型黑色塑料部件的直接数字化生产，包括：电机外壳、连接头、卡扣连接、汽车内饰和其他通用部件 用以替代注塑成型或软模加工工艺的数字化生产 优势 改善机械特性和性能特性随时间的环境稳定性 较高吞吐量，使部件能快速到手，无需二次热固化 简单的单一溶剂清洗 出色的表面质量和可重复性 精确、低变形的材料，确保首个部件快速成功打印 特征 50 微米层厚下的打印速度高达 62 毫米/小时 70°C 的热变形温度，12% 的断裂伸长率 耐久性和强度 UL94 HB 可燃性 符合 ISO10993-5 和 ISO10993-10 标准的生物相容性要求 颈缩处在拉伸断裂点时表现出热塑塑料特性 主要材料特性在适用情况下，提供一系列符合 ASTM 和 ISO 标准的完整机械特性。所有部件均根据 ASTM 推荐标准在 23 °C 和 50% RH 条件下放置最少 40 个小时。材料特性包括物理特性和机械特性，以及热特性、UL 可燃性和电气特性（介电强度、介电常数、耗散因数和体积电阻率）。各向同性特性Figure 4 技术可以打印出机械性能各向同性的部件，也就是说沿 X、Y、Z 轴所打印的部件都会呈现相似结果。部件无需调整方向即具有最高机械特性，从而进一步提高了获得机械特性的部件方向的自由度。长期环境稳定性Figure 4 PRO-BLK 10 经过精心设计，具备长期环境紫外线和湿度稳定性。也就是说，测试了此材料在给定时间内保留高初始机械性能比例的能力，如此就提供了在实际设计应用或部件时需要考虑的条件。图表显示了数据集样本。完整数据表包括抗张强度、断裂伸长率、拉伸模量和抗冲击强度方面的室内外稳定性数据。Y 轴表示实际数据值，数据点为占初始值的百分比。室内稳定性根据 ASTM D4329 标准方法进行测试。 室外稳定性根据 ASTM G154 标准方法进行测试。 化学和汽车溶液兼容性材料与碳氢化合物和清洁化学品之间的兼容性对于部件应用至关重要。Figure 4 PRO-BLK 10 材料的部件根据 ASTM D543 和 USCAR2 测试条件进行了密封和表面接触兼容性测试。抗张强度 (MPa) 如下所示。完整数据表包括拉伸模量、断裂伸长率和缺口抗冲击强度的额外数据表。 汽车溶液兼容性 化学兼容性 技术规格主要机械特性 50 微米层厚下的打印速度高达 62 毫米/小时 70°C 的热变形温度，12% 的断裂伸长率 UL94 HB 可燃性 符合 ISO10993-5 和 ISO10993-10 标准的生物相容性要求 颈缩处在拉伸断裂点时表现出热塑塑料特性 长期室内外环境稳定性 与此材料兼容的打印机： Figure 4 Production 可用于直接 3D 生产的可定制、全集成式工厂解决方案 了解更多 Figure 4 Standalone 超快速且经济实惠，适用于当天完成原型制作和小批量生产 了解更多 Figure 4 Modular 可升级的 3D 生产解决方案设计随业务增长而扩展 了解更多
